Déroulage et enroulage avec la classe MW

Exemple d'application d'une machine de rebobinage de la classe MW

Module de bobinage de la classe MW

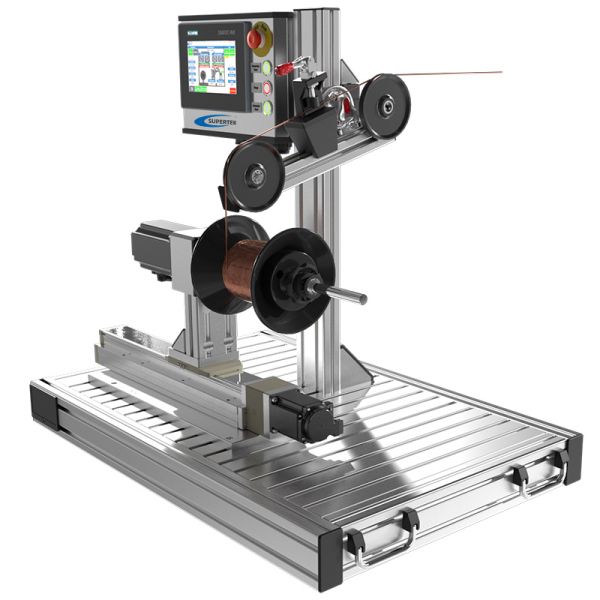

Enrouleuse de table | Enrouleuse

L’enrouleuse de table (enrouleuse) traite des bobines jusqu’à Ø 300 mm et 250 mm de longueur. Dotée d’un axe linéaire de 200 mm, de diamètres d’arbre standard de 15 mm, 20 mm ou 25 mm, ainsi que d’un encodeur, d’un serre-fil, d’une roue de guidage et d’une armoire de commande séparée, elle assure un enroulement précis dans un format compact de 870 × 550 × 750 mm (H) et un poids d’environ 50 kg.

Numéro d'article: AUF300D
Prix et diamètres d’arbre spéciaux sur demande.

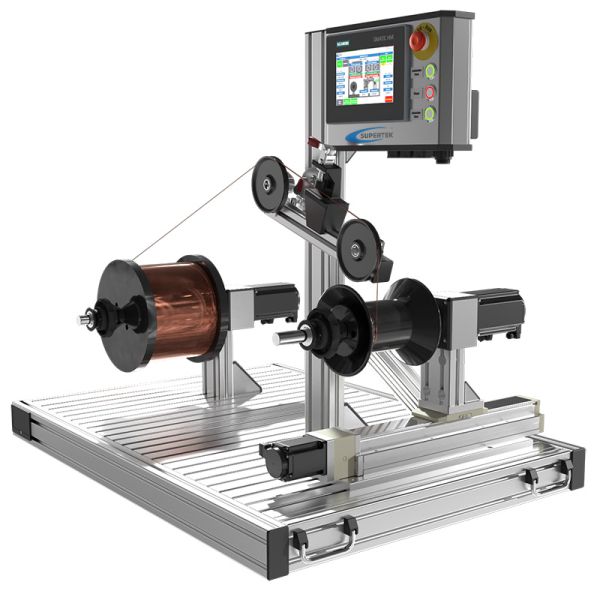

Enrouleuse de table | Rembobineuse

L’enrouleuse de table (rembobineuse) traite des bobines jusqu’à Ø 300 mm et 250 mm de longueur. Un axe linéaire avec une course de 200 mm, des diamètres d’arbre standard de 15 mm, 20 mm ou 25 mm, ainsi qu’un encodeur, un serre-fil, une roue de guidage, des servomoteurs et une armoire de commande séparée garantissent un fonctionnement précis. Avec un poids d’environ 75 kg et des dimensions de 1070 × 760 × 875 mm (H), la machine reste compacte et robuste.

Numéro d'article: UMS300D
Prix et diamètres d’arbre spéciaux sur demande.

Unité d'entraînement de bobine

Entraînement de bobine pour le bobinage automatisé, le déroulage ou l'enroulage de bobines.

Poids de bobine jusqu'à 25 kg et diamètre de bobine jusqu'à 360 mm.
Support de bobine avec flasque et arbre rotatif ou arbre, diamètre standard 15 mm.
Base de montage pour installation sur un châssis de machine ou pour montage sur une unité de ligne de bobinage de la classe MW. Unité d'entraînement de bobine avec moteur haute résolution.
Comprend le contrôleur de moteur pour l'intégration dans l'armoire de commande.

Numéro d'article: MWSAE(X,X)

Unité de bobinage linéaire automatique - 150

Course : 150 mm

Entraînement linéaire pour le bobinage précis et automatisé, l'enroulement en couches et l'enroulement.

Traversée de la bobine pour un déroulage et un enroulage rectilignes et précis.
Support de montage pour l'unité d'entraînement de bobine de la classe MW, incluant une chaîne porte-câble pour le câble d'alimentation.
Comprend le contrôleur de moteur pour l'intégration dans l'armoire de commande.
Commande simple avec le Winding Controller MCU et utilisation conviviale avec SUMMI et les panneaux de commande disponibles.
Large éventail de fonctionnalités grâce aux modules logiciels disponibles.

Numéro d'article: MWSLE150

Unité de bobinage linéaire automatique - 250

Course : 250 mm

Comme le MWSLE150, mais avec un entraînement linéaire dans une version plus longue.

Numéro d'article: MWSLE250

Système de verrouillage rapide

Système de serrage rapide pour la fixation manuelle, rapide et facile de la bobine sur l'arbre.

Diamètre d'arbre standard : 15 mm.

Numéro d'article: SV150
