Desenrollado y enrollado con la clase MW
La solución profesional para el bobinado lineal de alambre, alambre plano, láminas, cintas y fibras.
- Peso de la bobina hasta 25 kg
- Diámetro de la bobina hasta 360 mm
- Ancho de la bobina hasta 250 mm
- Desplazamiento transversal de la bobina
Ejemplo de aplicación de una máquina de rebobinado de la clase MW
Módulo de bobinador de la clase MW

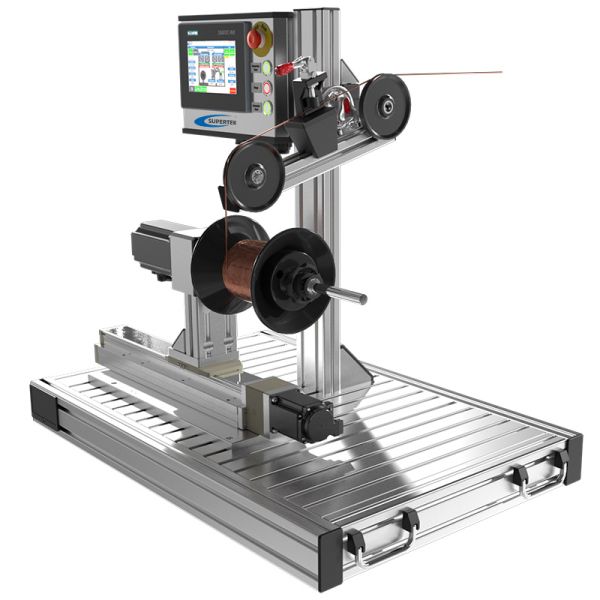

Bobinadora de mesa | Enrolladora
La bobinadora de mesa (enrolladora) procesa bobinas de hasta Ø 300 mm y 250 mm de longitud. Con un eje lineal de 200 mm, diámetros de eje estándar de 15 mm, 20 mm o 25 mm, así como un codificador, pinza para el alambre, rueda guía y un armario de control separado, ofrece un bobinado preciso en un diseño compacto de 870 × 550 × 750 mm (H) y un peso aproximado de 50 kg.
N.º de artículo: AUF300D
Precio y diámetros de eje especiales disponibles bajo solicitud.

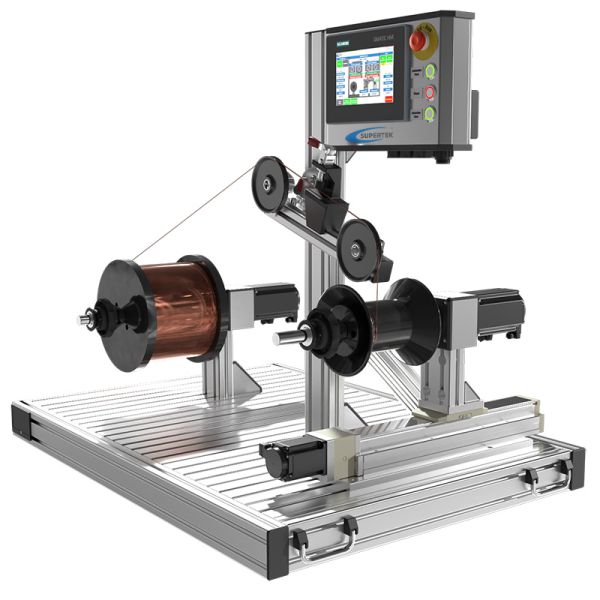

Bobinadora de mesa | Rebobinadora
La bobinadora de mesa (rebobinadora) procesa bobinas de hasta Ø 300 mm y 250 mm de longitud. Un eje lineal con un recorrido de 200 mm, diámetros de eje estándar de 15 mm, 20 mm o 25 mm, así como un codificador, pinza para el alambre, rueda guía, servomotores y un armario de control separado garantizan un funcionamiento preciso. Con un peso aproximado de 75 kg y unas dimensiones de 1070 × 760 × 875 mm (H), la máquina sigue siendo compacta y robusta.
N.º de artículo: UMS300D
Precio y diámetros de eje especiales disponibles bajo solicitud.
Unidad de accionamiento de bobinas
Accionamiento de bobinas para el bobinado automatizado, desenrollado o enrollado de bobinas.
- Peso de la bobina hasta 25 kg y diámetro de la bobina hasta 360 mm.
- Sujeción de la bobina con brida y eje giratorio o vástago, diámetro estándar de 15 mm.
- Pie de montaje para instalar en un bastidor de máquina o en una unidad de línea de bobinado de la clase MW.
- Unidad de accionamiento de bobinas con motor de alta resolución.
- Incluye controlador de motor para el montaje en el panel de control.
Número de artículo: MWSAE(X,X)
Unidad de bobinado lineal automática - 150
Recorrido: 150 mm
Accionamiento lineal para el bobinado preciso y automático, bobinado por capas y enrollado.
- Traslación de la bobina para un desenrollado y enrollado lineales y precisos.
- Sujeción de montaje para la unidad de accionamiento de bobinas de la clase MW, incluye cadena porta cables para la línea de suministro.
- Incluye controlador de motor para el montaje en el panel de control.
- Control sencillo con el Winding Controller MCU y operación cómoda con SUMMI y los paneles de control disponibles.
- Amplia gama de funciones gracias a los módulos de software disponibles.
Número de artículo: MWSLE150
Unidad de bobinado lineal automática - 250
Recorrido: 250 mm
Similar a la MWSLE150, pero con un accionamiento lineal en una versión más larga.
Número de artículo: MWSLE250
Dispositivo de liberación rápida
Sistema de sujeción rápida para la fijación manual, rápida y sencilla de la bobina en el eje.
Diámetro estándar del eje: 15 mm.
Número de artículo: SV150
