Bandwickler
Der Bandwickler dient zum Aufwickeln von Bandmaterialien und Litzen auf definierte Spulentypen. Das Gerät arbeitet ohne Traversierung, das heißt, das Band wird in einer festen Wickelposition aufgelegt. Dadurch entsteht ein gleichmäßiger Wickelaufbau mit kontrollierter Spannung über den gesamten Prozess.

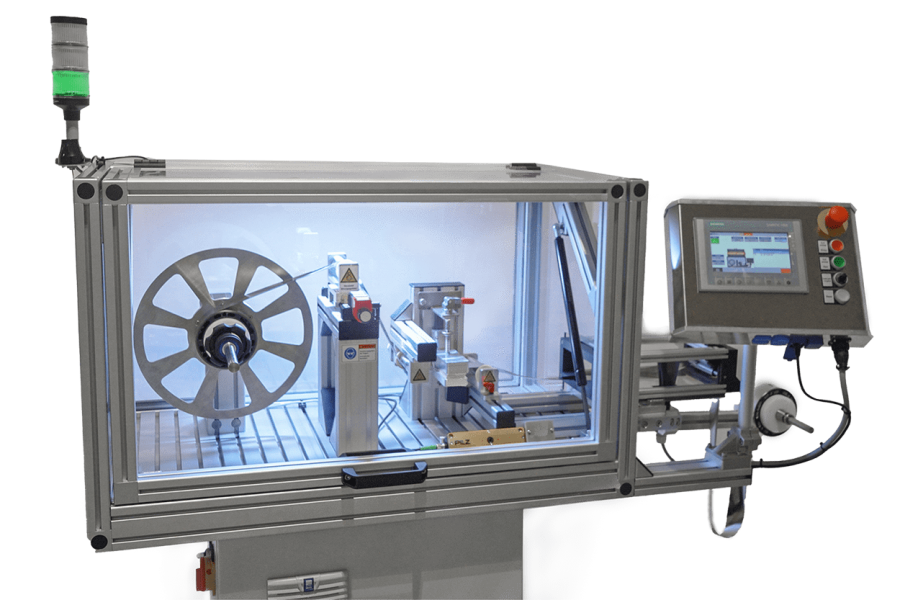

Die Maschine ist in einem geschlossenen Schutzgehäuse mit Sichtfeld untergebracht. Der Wickelvorgang wird über eine zentrale Steuerungseinheit mit Touch-Panel bedient und überwacht. Alle Prozessparameter wie Drehmoment, Geschwindigkeit und Bandspannung können über die Steuerung eingestellt und überwacht werden.
Technische Merkmale:
✅Reibungsarme Bandführung
✅Hohe Geschwindigkeit
✅Robustes Gestell mit integrierter Schutzverkleidung
✅Touch-Panel mit übersichtlicher Prozessvisualisierung
✅Sensorüberwachte Sicherheitsfunktionen (Türüberwachung, Not-Aus, Statusanzeige)
✅Modulares Konzept für variable Spulengrößen und Bandbreiten
Die Bandspannung wird über ein geregeltes Tänzersystem oder eine Drehmomentregelung konstant gehalten. Der Antrieb erfolgt über einen servogeregelten Motor, der sich automatisch an den zunehmenden Spulendurchmesser anpasst. Dadurch bleibt die Materialspannung stabil und der Wickelprozess reproduzierbar.
Die Bandführung ist klar strukturiert und reibungsarm ausgeführt. Umlenkrollen aus verschleißfestem Material gewährleisten eine schonende Handhabung auch empfindlicher Materialien. Das modulare Maschinenkonzept erlaubt Anpassungen an unterschiedliche Spulengrößen, Bandbreiten und Wickellängen.
Zur Prozessüberwachung ist das System mit Sensorik und optionaler Signalleuchte ausgestattet. Sicherheitsfunktionen wie Türüberwachung und Not-Aus sind integriert. Je nach Anwendung kann der Bandwickler eigenständig betrieben oder in eine Produktionslinie eingebunden werden.
Durch seine kompakte Bauweise, einfache Zugänglichkeit und präzise Regelung eignet sich der Bandwickler für Labor-, Prüf- oder Produktionsumgebungen, in denen eine definierte, wiederholbare Aufwicklung ohne axiale Bewegung erforderlich ist.
