Lichtwellenleiter Färbeanlage

Lichtwellenleiter (LWL) und optische Fasern werden mit UV-vernetzte Lacke eingefärbt und mit UV-Licht getrocknet. Eine besonders schonende Einfärbung der Faser erfolgt durch einen geradlinigen Faserverlauf und einer niedrigen Faserzugspannung. Beide Kriterien werden auch bei sehr hohen Geschwindigkeiten mit der Wickeltechnologie von Supertek erfüllt.

Ein geradliniger Verlauf der Lichtwellenleiter wird durch die traversierende Spulenachse der MW- oder SW-Klasse realisiert. Mit dem Positionsscanner wird die Position der Faser berührungslos dedektiert. Somit ist auf der Abwicklerseite ein automatisches geradliniges Abspulen schonend möglich. Ein homgenes Spulenbild wird beim Aufwickeln mit dem traversierendem Aufwickler und dem Spulenscanner erreicht. Der Spulenscanner regelt mit der automatischen Flanscherkennung die Umkehrpunkte und sorgt für eine saubere Verlegung der Faser auf die Spule. Die hochpräzise Zugspannungsregelung wird mit den patentierten elektromagnetischen Tänzer von Supertek gewährleistet. Für eine gewünschte Zugkraftentkopplung werden die Bandabzüge (Capstan) von Supertek genutzt. In diesem Fall übernimmt der Capstan die Geschwindigkeitsregelung und die Abwickler und Aufwickler werden jeweils über die Tänzer geregelt.   Für hohe Geschwindigkeiten und automatischen Spulenwechsler werden die Wickler der SW-Klasse eingesetzt.

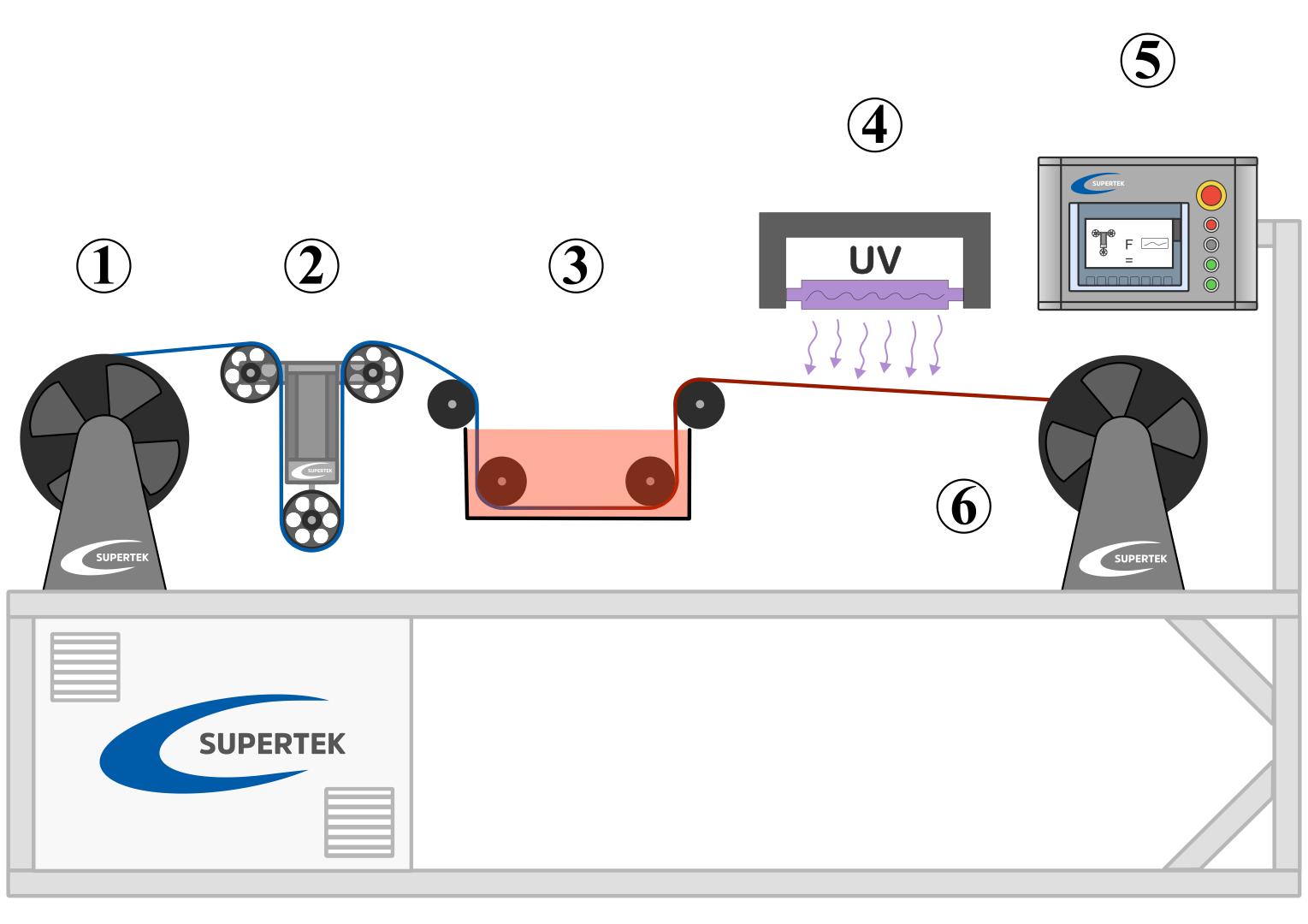

Färbeanlage für Lichtwellenleiter, Glasfaser oder optische Fasern.

Färbeprozess von optischen Fasern, Lichtwellenleitern oder Glasfasern.



  1. Abwickler
  2. Zugkraftregler
  3. Färbebad
  4. UV-Härtung
  5. HMI
  6. Aufwickler
