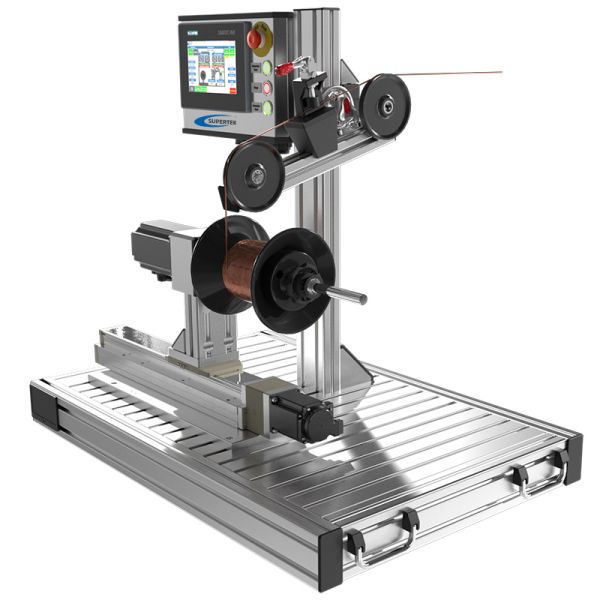

Abspulen und Aufspulen mit der MW-Klasse

Die professionelle Lösung zum geradlinigen Spulen von Draht und Flachdraht, Folien, Bänder und Fasern.

  • Spulengewicht bis 25 Kg
  • Spulendurchmesser bis 360 mm
  • Verlegerbreite bis 250 mm
  • Spulentravisierung

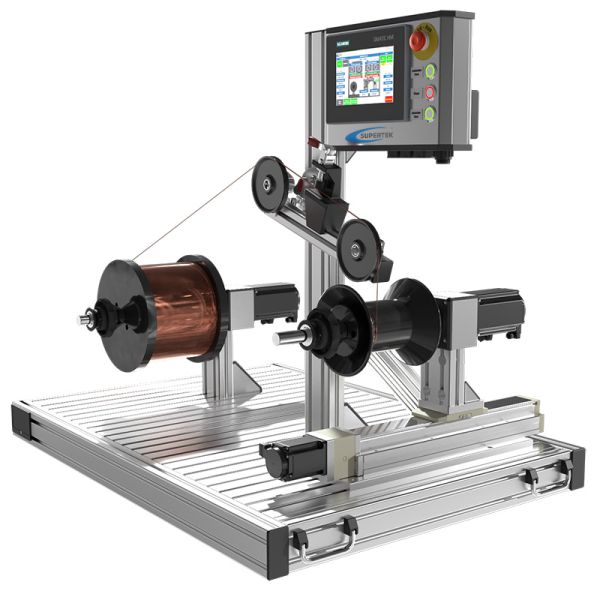

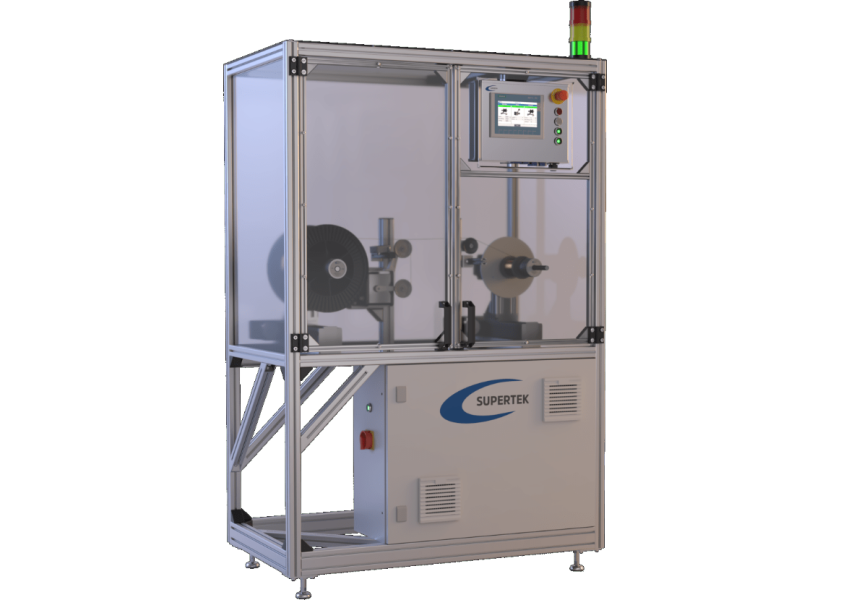

Applikationsbeispiel einer Umspulanlage der MW-Klasse


Applikationsbeispiel einer Umspulanlage der MW-Klasse

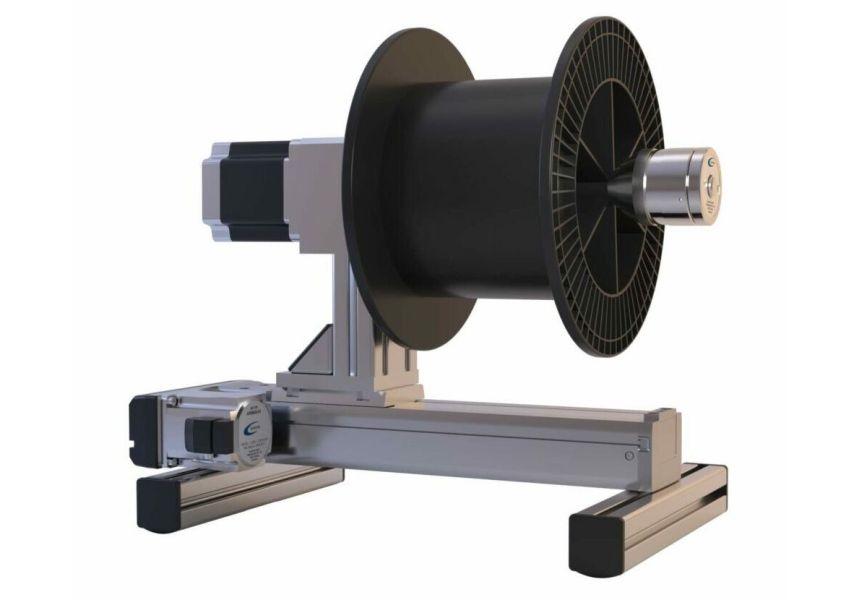

Wicklermodul der MW-Klasse


Wicklermodul der MW-Klasse

Spulenantriebseinheit

Spulen-Antriebseinheit

Spulenantrieb zum automatisierten Wickeln, Abspulen oder Aufspulen von Spulen.

  • Spulengewicht bis 25 Kg und Spulendurchmesser bis 360 mm.
  • Spulenaufnahme mit Flansch und drehender Welle bzw. Schaft, Standarddurchmesser 15 mm.
  • Montagefuß zur Montage auf einem Maschinengestell oder für die Montage auf eine Spulenwickellinieareinheit der MW-Klasse. Spulenantriebseinheit mit hochauflösendem Motor.
  • Inkl. Motortreiber für den Schaltschrankaufbau.

Artikel Nr.: MWSAE(X,X)

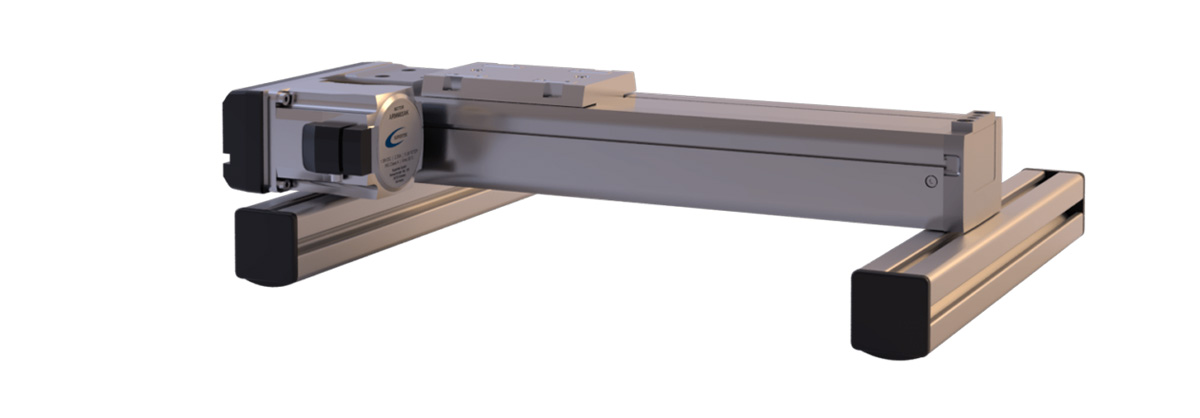

 Automatische Spulenwickellineareinheit

Automatische Spulenwickellineareinheit - 150

Verfahrweg: 150mm

Linearantrieb zum präzisen und automatischen Spulen, Lagenwickeln und Aufwickeln.

  • Traveersierung der Spule zum geradlinigen und genauem Ab- und Aufspulen.
  • Montageaufnahme für Spulenantriebseinheit der MW-Klasse, inkl. Schlepkette für die Versorgungsleitung.
  • Inkl. Motortreiber für den Schaltschrankaufbau.
  • Einfache Ansteuerung mit dem Winding Controller MCU und komfortable Bedienung mit SUMMI und den erhältlichen Bedienpanels.
  • Umfangreicher Funktionsumfang durch die erhältlichen Softwaremodule.

Artikel Nr.: MWSLE150

Automatische Spulenwickellineareinheit lang

Automatische Spulenwickellineareinheit - 250

Verfahrweg: 250 mm

Wie MWSLE150 jedoch mit einem Linearantrieb in längerer Ausführung.

Artikel Nr.: MWSLE250

Schnellverschluss

Schnellverschluss

Schnellspannsystem zur manuellen, schnellen und einfachen, Fixierung der Spule auf die Welle.

Standard Wellendurchmesser: 15 mm.

Artikel Nr.: SV150
