Wickelmaschinen mit hocheffizienter Wickeltechnologie

Supertek fertigt Wickelmaschinen zum präzisen Spulen, Umspulen und Aufwickeln von Draht, Glasfaser, Filament, Band oder Folie.
Mit der Wickeltechnologie von Supertek werden sensibelste Materialien perfekt gezogen, gespult, verarbeitet und aufgewickelt.

  • Draht
  • Feinstdraht
  • Flachdraht
  • Lot
  • Lichtwellenleiter
  • Glasfaser
  • Kunststofffaser
  • Filament
  • Seide
  • Folie und Bänder

Die Linearwickeltechnik und Zugspannungsregelung von Supertek ist die führende Technologie im automatisierten Maschinenbau für optimale Wicklungen auf zylindrische oder konische Spulen. Die Maschinen von Supertek werden für unterschiedliche Anwendungen und spulbare Materialien eingesetzt. Zum Wickeln, Abspulen, Aufspulen, Spulen, Messen, Extrudieren, Ziehen, Längen, Kühlen, Färben oder Schneiden.

Individuelle Maschinen erhalten Sie flexibel, schnell und wirtschaftlich – dank innovativer Wickeltechnologie und standardisierter Komponenten von Supertek.

Richt- und Abschneidemaschine

Vollautomatische Maschine zum Richten, Messen, Ablängen und Sortieren von Draht oder Flachdraht. Ensetzbar mit präzisem Abwickler oder Abspuler. 360° Inline-Messung des Querschnittes und der Drahtlänge. Geschwindigkeitsgeregelter Abzug, Richtapparat und Richtwerk. Hochauflösende Längenmessung der Drahtlänge und Drahtschneider inkl. automatischer Sortierer.

Spulenwickelmaschine

Der automatische Spulenwickler der MW-Klasse ist multifunktionell als Abwickler oder Aufwickler, bzw. Abspuler oder Aufspuler einsetzbar. Die Spulenwickelmaschine ist ideal zum präzisen Spulen für dünnen Draht, Flachdraht oder optische Faser geeignet. Der automatisch travesierende Verleger ist für unterschiedliche Spulen und genaue Wicklungen ausgelegt. Für eine hochpräzise Zugspannungsregelung ist der Spulenwickler auch mit elektromagnetischem Tänzer erhältlich.

Wickler für den Reinraum

Hochpräzise Wickelmaschine für die Pharma und Medizintechnik und den medizinischen Reinraum. Zum Spulen, Abspulen, Umspulen oder Aufspulen mediszinischer Produkte. Automatischer Wickler aus Edelstahl mit leicht zu reinigenden Oberflächen. Travesierende automatische Verlegung und Zugkraftregelung mit elektromagnetischem Tänzer EDL 60. Einsatzgebiet insbesondere für die Herstellung von medizinischen Produkten.

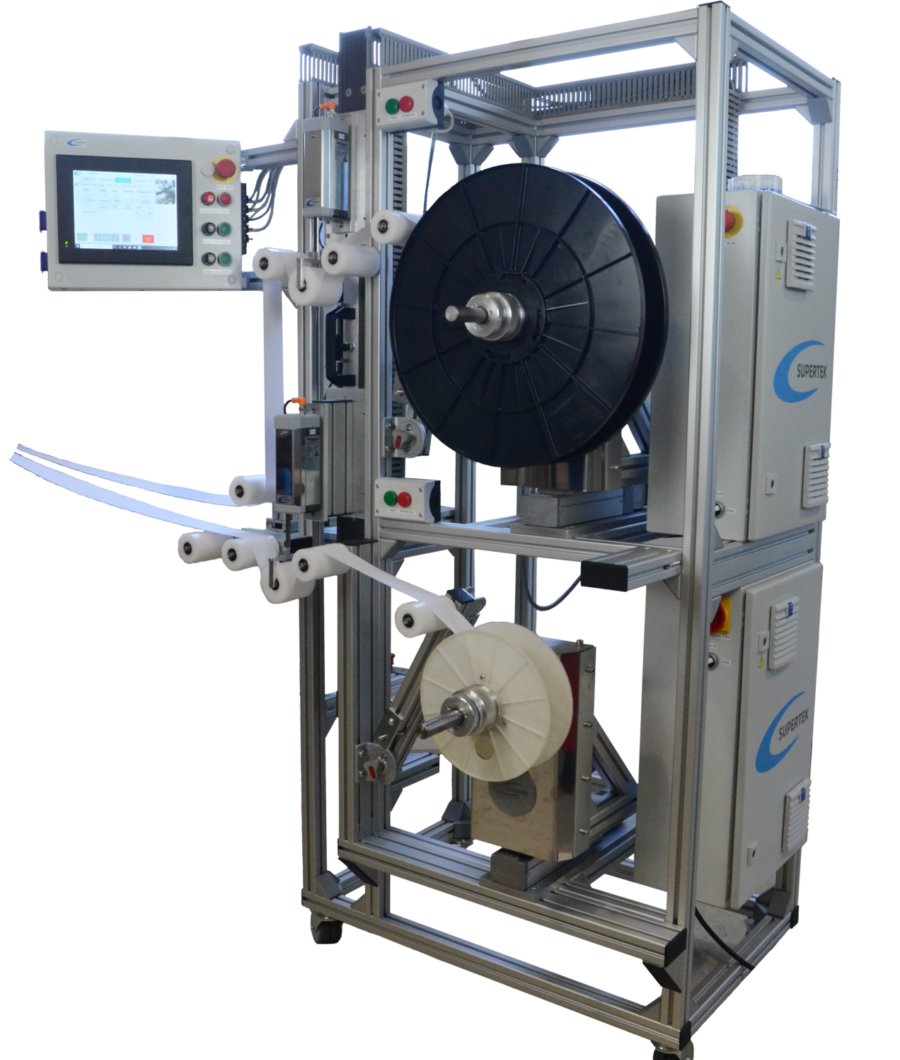

Wickelmaschine für Li-Ionen-Batterie, Akku

Wickler für die Batterieherstellung von Litium-Ionen Rundzellen. Spulenwickelmaschine mit Aufwickler und präziser Zugspannung durch elektromagnetischem Tänzer EDL 60. Automatisierte Bahnkantenregelung mit travesierender Spule. Maschine zur Herstellung von Li-Ionen Batterien und Akkus im Trockenraum.

Schaftwickler zum Spulen

Die Schaftwickler der ED-Klasse sind insbesondere zum präzisen Abspulen und Aufspulen von kleinen Spulen und sensiblen Materialien geeignet.  Dünnste Drähte und feinste Fasern können mit diesen kompakten Wicklern sehr feinfühlig und exakt gespult werden. Das Bild zeigt einen Abwickler mit elektromagnetischem Tänzer und einer Spule mit  20µm Kupferdraht.

Positionserkennung von Draht oder Faser

Der Positionsscanner MPS erkennt berührungslos mit seinen Sensoren die Position von einem Draht oder einer Faser. Der Scanner MPS detektiert unabhängig der  Farbe oder Reflektion auch sehr dünne Drähte oder optische Fasern. Durch die berührungslose Messung beim Spulen wird der Positionsscanner zum geradlinigem Abspulen oder für die Lagenwicklung beim Aufspulen von Drähten, Fasern, Lot oder Filamente erfolgreich eingesetzt.

Präzise Wicklungen mit dem Spulenscanner

Mit dem Spulenscanner TDS von Supertek wird die Spulengeometrie während des Spulens mit seinen Sensoren permanent gemessen. Der Spulenscanner erfasst die Geometrie der gewickelten Spule unabhängig der Reflektion oder Farbe der Faser, des Drahtes oder der Spule. Die berührungslose Messung der Spule wird zum automatischen Aufspulen und Aufwickeln für beste Wickelergebnisse eingesetzt. Für Faser, Draht, Flachdraht, Filament oder Lot.

Automatischer Aufwickler

Der automatische Aufwickler von Supertek spult lagengenau alle Wicklungen bis zur letzen Lage. Für Kabel, Drähte oder Filamente wickelt der Aufwickler stets ein perfektes Wickelergebnis auf jede gewünschte Spule. Im Bild ist der automatische Aufwickler der ED-Klasse mit elektronischem Verleger und Winding Controller MCU von Supertek abgebildet.

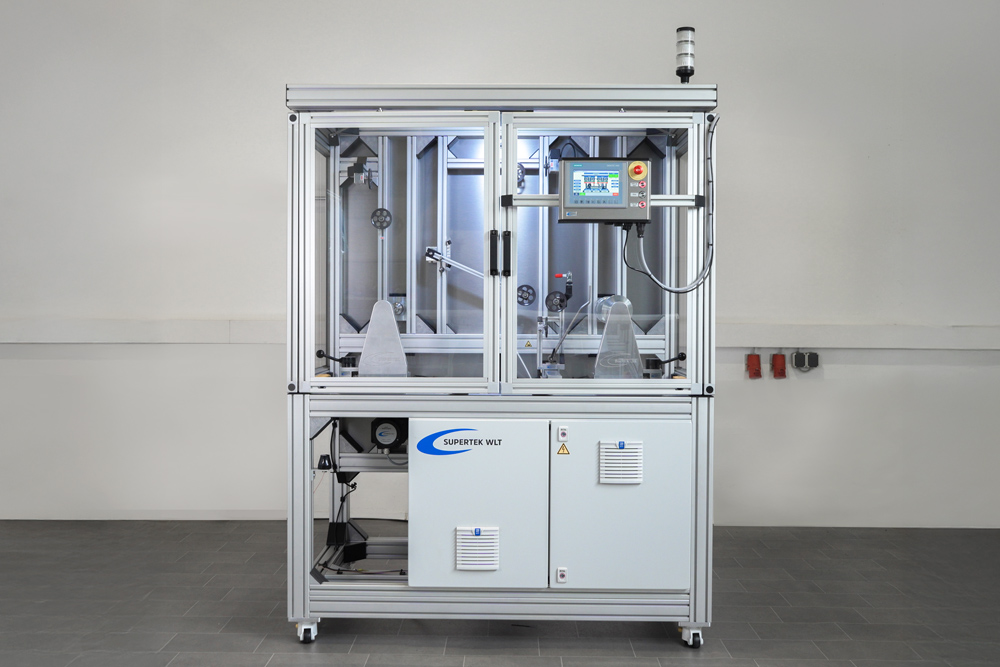

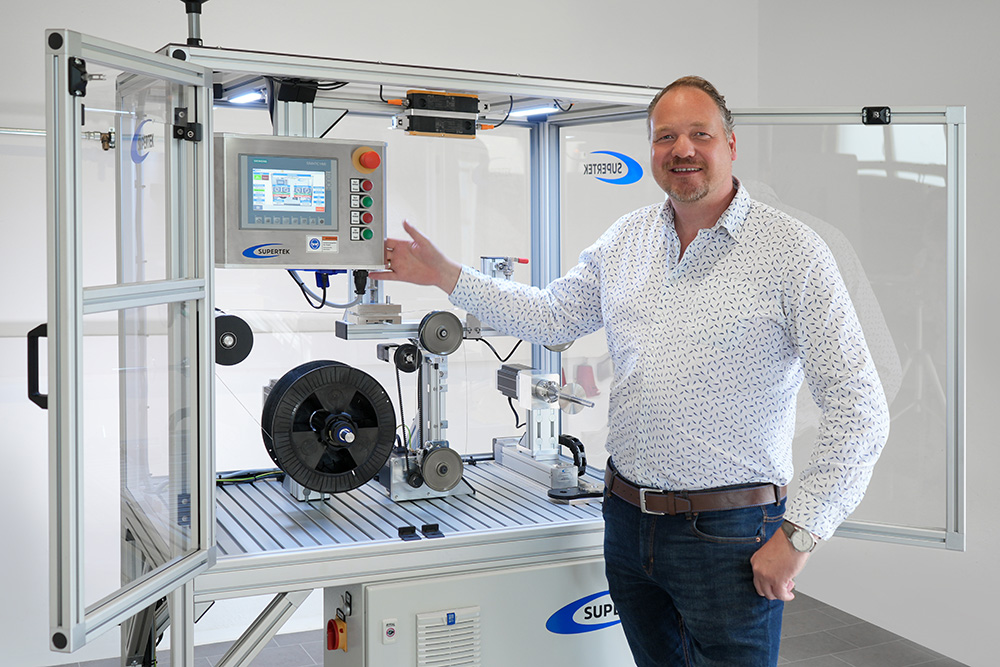

Hochpräzise Umspulspulmaschine

Umspulmaschine mit Abspuler und Aufspuler für unterschiedliche und sensible Drähte oder Fasern. Zugkraftgeregelte Abspuler mit elektromagnetischen Tänzern EDL60 und EDR10. Aufwickler der MW-Klasse mit elektronisch traversierende Spule und präzise Verlegung der Wicklungen. HMI mit Rezepturverwaltung für unterschiedliche Materialien und Spulen inkl. automatischer Lagenwicklung.

Drahtrichtmaschine

Mobile Drahtrichtmaschine mit Abspuler, Richtwerk und Aufspuler. Die Maschine ist flexibel einsetzbar und individuell mit Drahtrichtgerät zum Richten von Draht konfigurierbar. Die abgebildete Drahtrichtmaschine besteht aus drehmomentgeregeltem Abspuler, Richtapparat und Aufspuler der MW-Klasse.

Automatische Umspulmaschine der SW-Klasse

Die neue Generation der Wickler der SW-Klasse eignen sich ideal zum Umspulen von unterschiedlichsten Materialien wie Draht oder Faser. Die Wickelmaschinen der SW-Klasse können verschiedenste Spulen automatisch einspannen und die Spule beim Abspulen oder Aufspulen traversieren. Somit ist ein geradliniger Verlauf der Faser oder des Drahtes sowie eine perfekte Wicklung auf der Spule gewährleistet. In der Abbildung wird die Umspulmaschine mit Carbon bzw. Kohlenstoffaser von Pappspulen auf Kunststoffspulen eingesetzt.

Ziehmaschine für den Feinzug

Retrofit einer Ziehmaschine zum Ziehen von dünnstem Draht mit Ziehstein und Abzug für den Feinzug. Ziehmaschine mit exakter Zugkraftregelung für den perfekten Ziehprozess durch zwei elektromagnetische Tänzer EDL 60. Der Aufspuler mit vollelektronischem Verleger ELU und Winding Controller MCU sorgt für ein perfektes Wickelbild. Der Spulenscanner TDS erfasst die Geometrie der Spule in Echtzeit. In Kombination mit dem Drahtscanner MPS sind lagengenreine Wicklungen beim Aufspulen nach dem Industrie 4.0 Standard gewährleistet.

Spulenwickler für Faser und Kunststoff

Aufwickler sind mit der neuen Generation der SW-Klasse mit traversierendem Aufspuler für viele Anwendungen einsetzbar. Der Wickler der SW-Klasse kann mit einem entsprechendem Spulenantrieb auch für die Aufnahme von sehr großen Spulen verwendet werden.  Der abgebildete Spulenwickler kann spulbare Materialien mit geringem Biegeradius, wie z.B. thermoplastische Kunststoffe und Fasern, auf Spulen mit großem Durchmesser perfekt aufwickeln.

Haspel zum Abspulen

Für schwere und große Spulen bietet Supertek die notwendige leistungsstarke Antriebstechnologie für die Abspulmaschine, Aufspulmaschine oder Haspel an. Die bekannte Präzision für die sensiblen Materialien ist auch bei den leistungsstarken Wickelmaschinen von Supertek selbstverständlich.

Linearwickelmaschine

Automatische Linearwickelmaschine der SW-Klasse. Gewährleistet präzisestes Linearwickeln von Feinsdraht und Flachdraht unterschiedlichster Legierungen auf verschiedenen Spulenformen wie H-Spulen und konische Spulen. Autarke und mobiler Spulenwickler für perfekte Ergebnisse und professionelle Wicklungen. Einfach zu bedienen und individuell einsetzbar.

Umspuler für Feinstdraht und Faser

Kompakter Umspuler zum präzisen Umspulen von Feinsdraht oder Fasern auf kleine Spulen. Modularer Umspuler als Tischgerät mit elektronischem Abwickler und Aufwickler der ED-Klasse. Feinfühliger Abwickler mit elektromagnetischem Tänzer, Zugspannung ab 1mN flexibel einstellbar. Präzise Längenmessung und genaue Verlegung mit sauberem Wickelbild.

Filament Wickelmaschine

Wickelmaschine zum professionellen Aufwickeln auf Filamentspulen mit optimaler Lagenwicklung. Bestehend aus travesierendem Wickler der MW-Klasse zum präzisen Aufwickeln auf Leerrolle und Leerspule von Druckmaterial für 3D Drucker, PLA Filament. Präzises Aufwickeln des Filaments und Regelung der Fadenspannung sowie einfache Bedienung der Wickelmaschine mit Touchpanel.

Tänzerregelung von 1mN bis 50N

Die Zugspannung oder Fadenspannung kann mit diesem elektromagnetischen Tänzerregler im Bereich von 1mN bis 50 N vollautomatisch in höchster Präzision geregelt werden. Die Tänzerregelung kann die Zugspannung oder den Drahtzug prozessabhängig automatisch anpassen.  Als präziser Drahtzugregler oder dynamischer Fadenspanner zum Ziehen, Spulen und Wickeln einsetzbar.



Umspulmaschine für Filament

Umspulmaschine zum automatischen Umspulen von Filament als Druckmaterial für 3D-Drucker. Abspulen und Aufspulen des Filaments mit geregelter Zugspannung von und auf unterschiedlichen Rollen oder Spulen. Aufwickeln des Filaments auf Leerspule und Leerrolle mit homogener Lagenwicklung. Kompakte Maschine zum präzisen Umspulen von Filament.

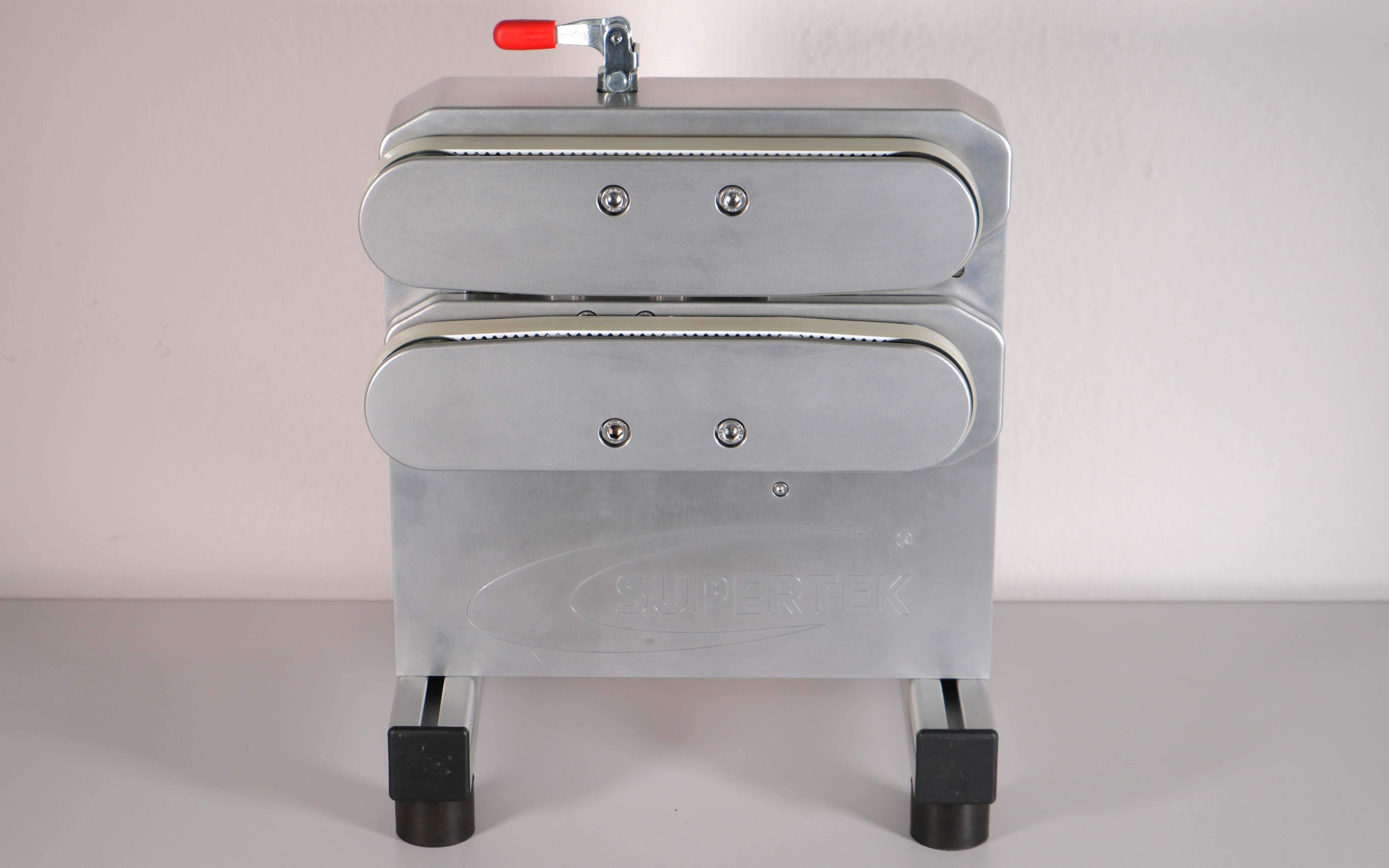

Bandabzug

Bandabzüge für Draht und optische Faser, Glasfaser oder Lichtwellenleiter. Präzise und konstante Regelung der Geschwindigkeit oder exakte Positionierung nach definierter Produktlänge. Der Bandabzug wird zum produktschonenden und hochgenauen Ziehen, Entkopplung der Zugspannung oder zum Abziehen von sensibelsten und empfindlichsten Materialien eingesetzt.

Hochpräzise Regelung der Zugspannung

Der elektromagnetische Tänzer ist die Innovation zur präzisen Regelung der Zugspannung oder Fadenspannung von Drähten oder Fasern. Der elektromagnetische Tänzer wird für den Feinzug, zum Ziehen und Spulen in verschiedensten Maschinen eingesetzt. Mit der hohen Bandbreite und Genauigkeit eignet sich der elektromagnetische Tänzer für alle sensiblen und empfindlichen spulbaren Materialien.

Multfunktionale Umspulmaschine

Automatische und multifunktional einsetzbare Umspulmaschine für viele unterschiedlichste spulbare Materialien. Die traversierenden Wickler der MW-Klasse sind sowohl als Abspuler als auch als Aufspuler bzw. Aufwickler einsetzbar. Die Spulrichtung ist dadurch jederzeit umkehrbar. Die Regelung der Zugspannung erfolgt mit den elektromagnetischem Tänzer EDR 10 und EDL 60, so dass eine hohe Bandbreite des Feinzugs von 1mN bis 600cN abgedeckt wird.

Abspuler und Aufspuler für Feindraht

Drahtwickelmaschine der MW-Klasse zum Spulen dünner Drähte. Als Tischgerät oder zum Einbau in Maschinen. Mit abspulseitigem Schaftwickler und elektromagnetischen Tänzer für den Drahtablauf. Linearwickler mit traversierende Spule für den Aufwickler zur präzisen Lagenwicklung.

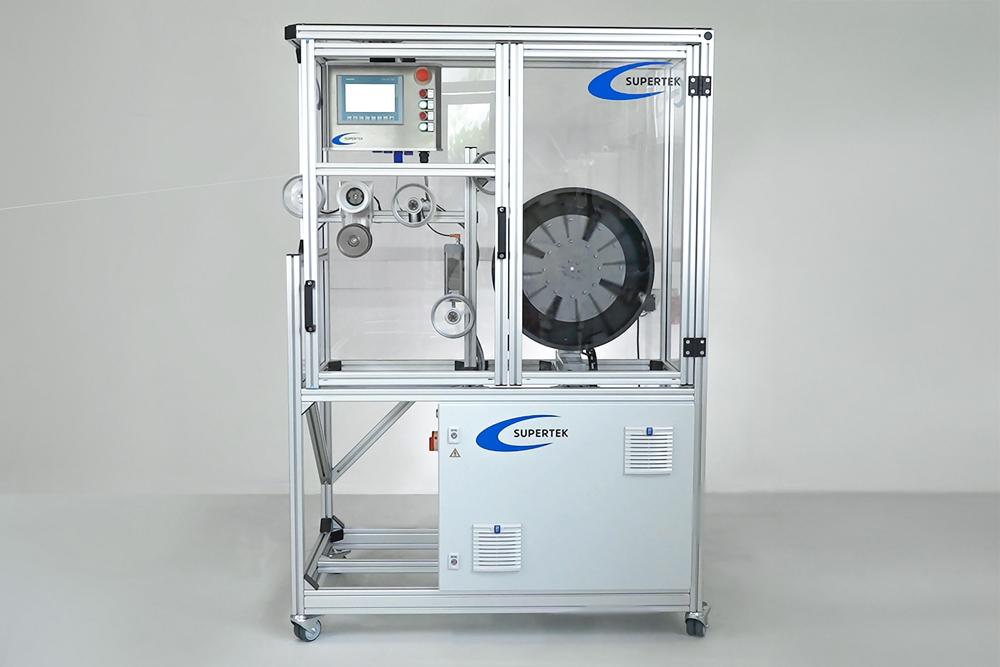

Abwickler und Aufwickler für Glasfaser

Umspuler bestehend aus Abwickler und Aufwickler der ED-Klasse für Glasfaser. Zugkraftgerelter Abwickler mit elektromagnetischem Tänzer. Aufwickler mit elektronischem Verleger der ED-Klasse. Zum präzisen Umspulen von Lichtwellenleiter und Glasfaser.

Wickler für optische Faser und Lichtwellenleiter

Abwickler und Aufwickler der MW-Klasse für optische Faser, Glasfaser und Lichtwellenleiter. Die travesierende Spule realisiert eine schonende und geradlinige Wicklung. Der elektromagnetische Tänzerregler eignet sich auch für brüchige und hochsensible Fasern. Geeignet für den Einbau in kundenspezifische Maschinen und Anlagen für Fasern.
